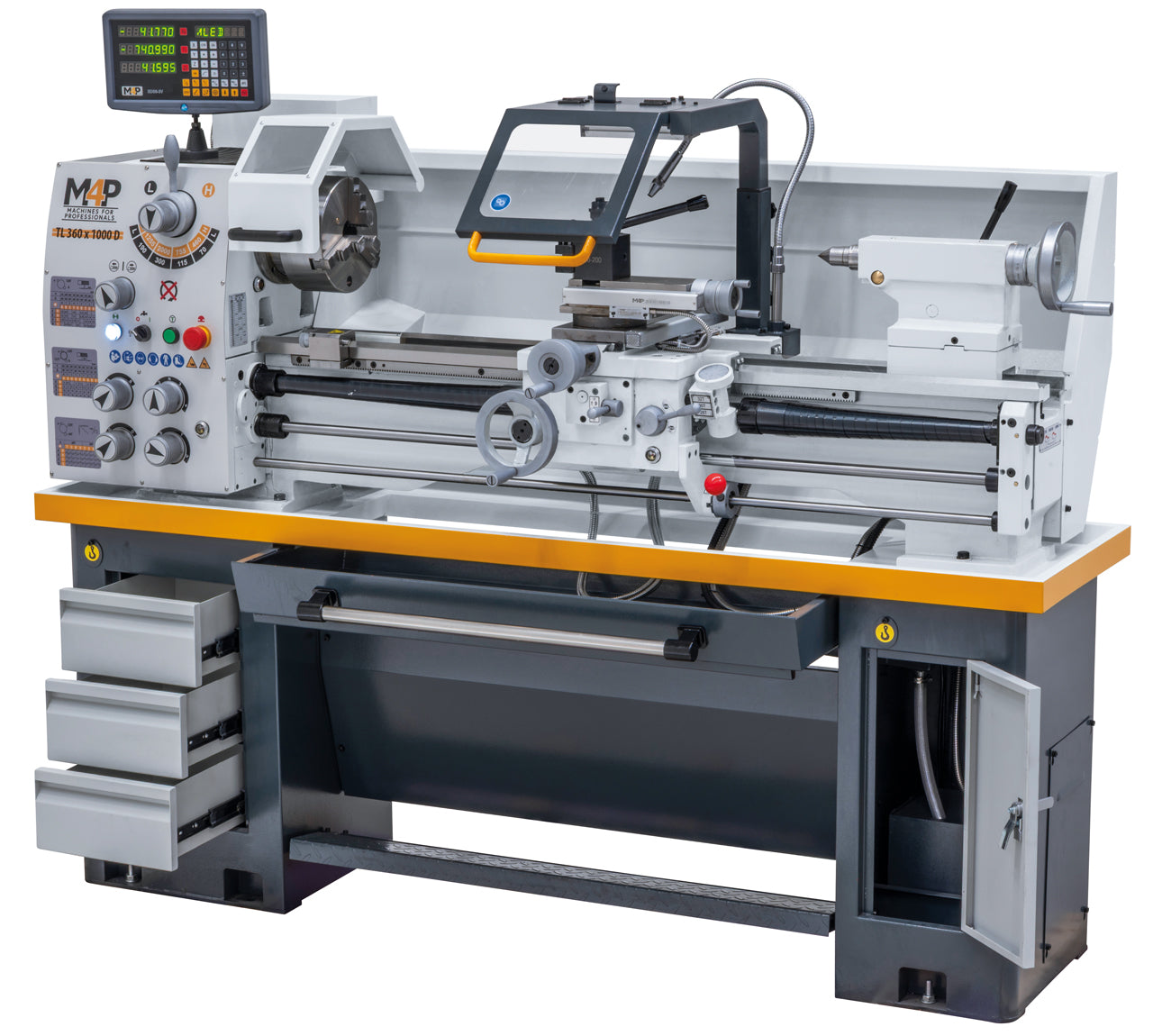

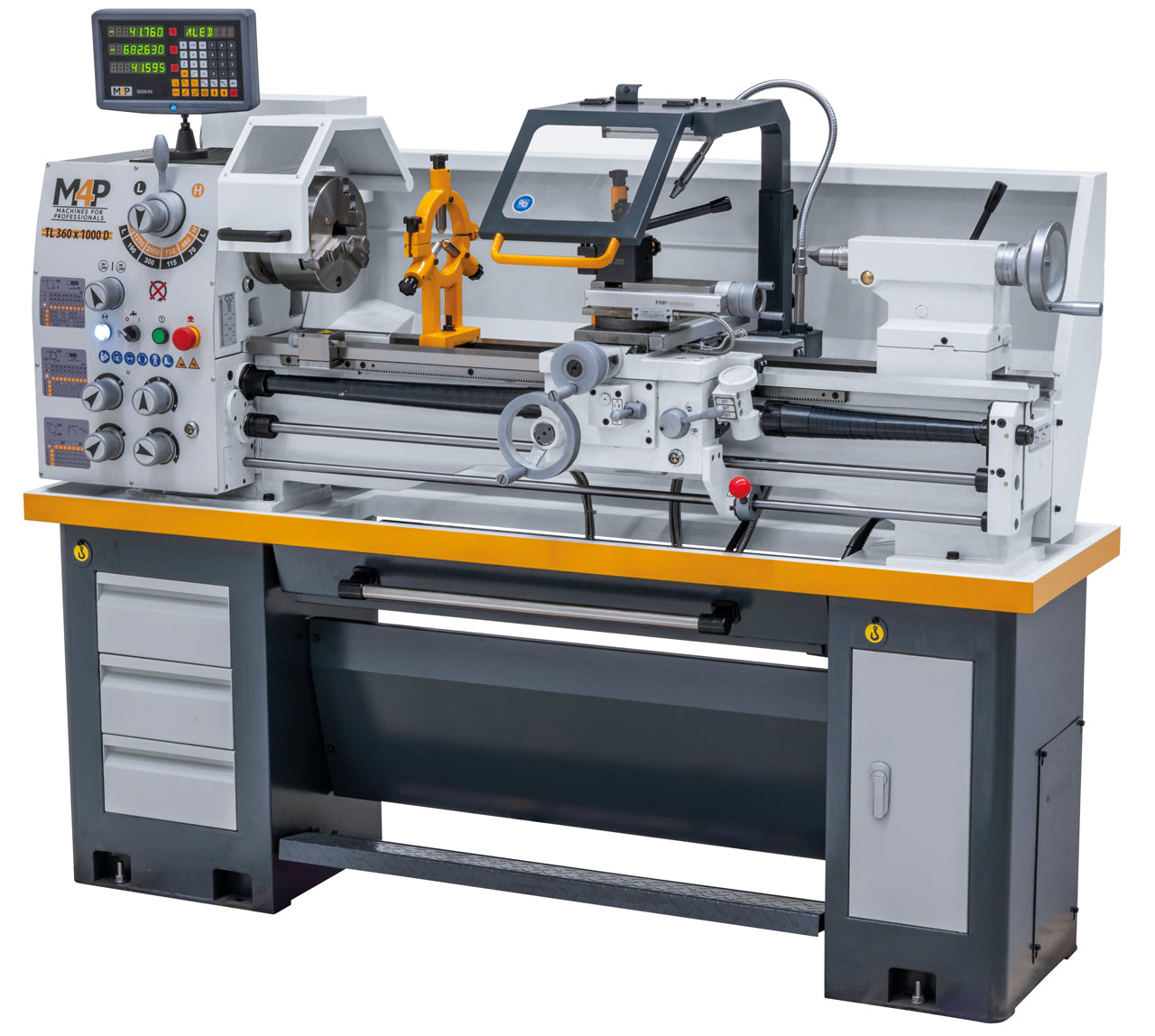

Universaldrehmaschine TL 360 x 1000 D

SKU: 1010092 EAN: 9009468080914
(0)
€6.390,00 inkl. MwSt
Auf Lager
Versand 2-3 Werktage
Persönliche Beratung vom Profi

Sie haben Fragen zur Maschine, Ausstattung oder zum passenden Modell? Unser Team berät Sie gerne persönlich.

Tel: +43 (0)732 664015
Mail: info@m4p-shop.com

Schneller Versand
100% sichere Zahlung
Geprüfte Qualität

Die Leit- und Zugspindeldrehmaschine TL 360 x 1000 D beinhaltet schon in der Grundausstattung alle wichtigen Zubehöre (3-Achs-Digitalanzeige, Lünetten, LED-Maschinenleuchte, Sicherheitseinrichtungen nach CE-Norm, ...). Durch die stabile Konstruktion und der einfachen Handhabung ist diese Maschine ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten.

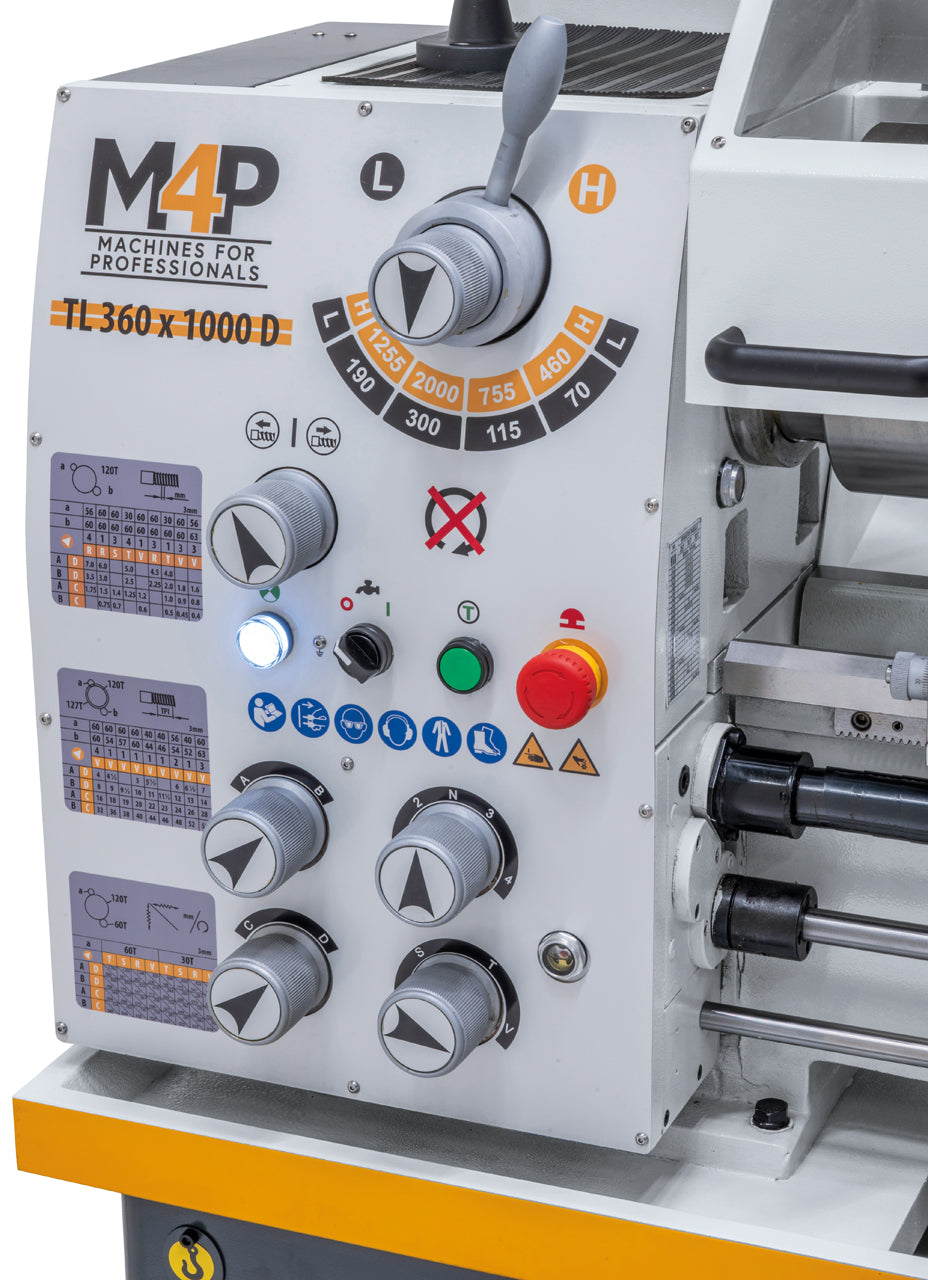

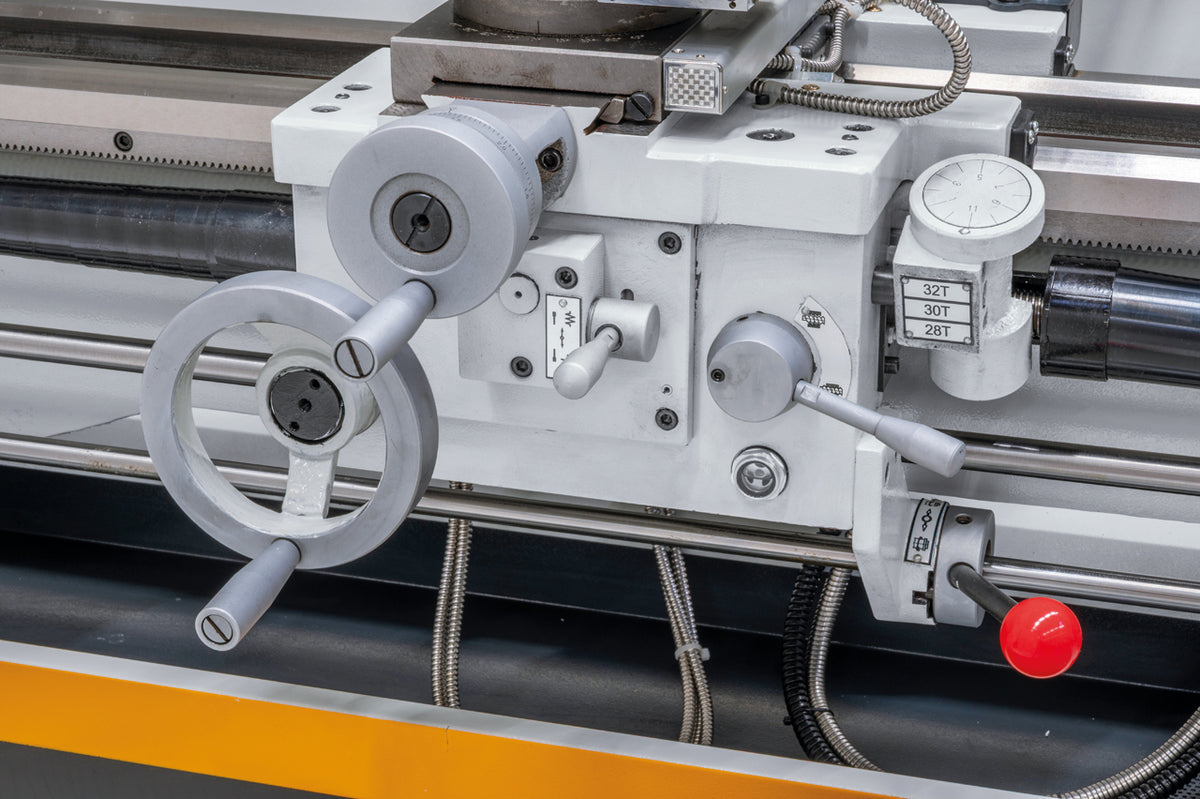

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Serienmäßig mit 51 mm Spindelbohrung zum Bearbeiten von großen Wellendurchmesser
Herausnehmbare Brücke für die Bearbeitung von Werkstücken mit großem Durchmesser
Moderne Hauptspindellagerung mit Schrägkugellager in Präzisionsausführung
Ideal für Fachschulen, Reparaturbetriebe und Ausbildungswerkstätten
Optimal geeignet zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen

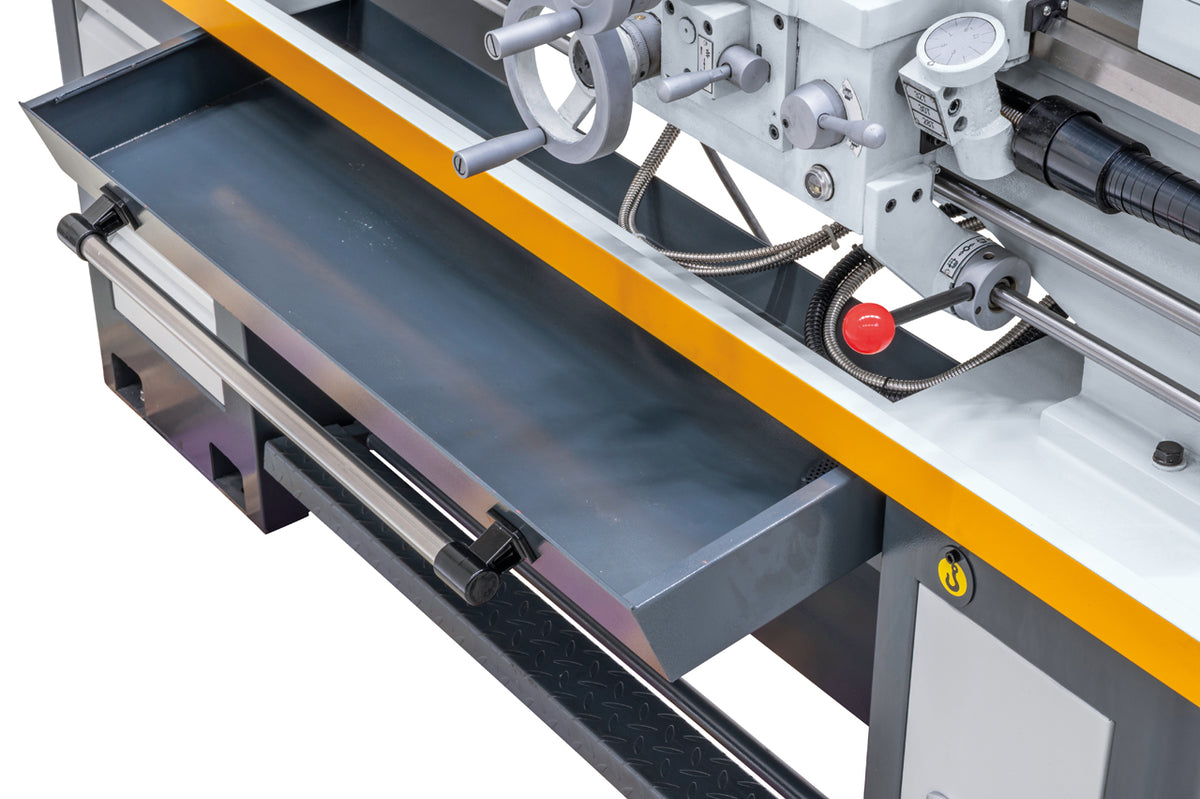

Platzsparende Aufstellmöglichkeit durch nach vorne ausziehbare Spänewanne
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

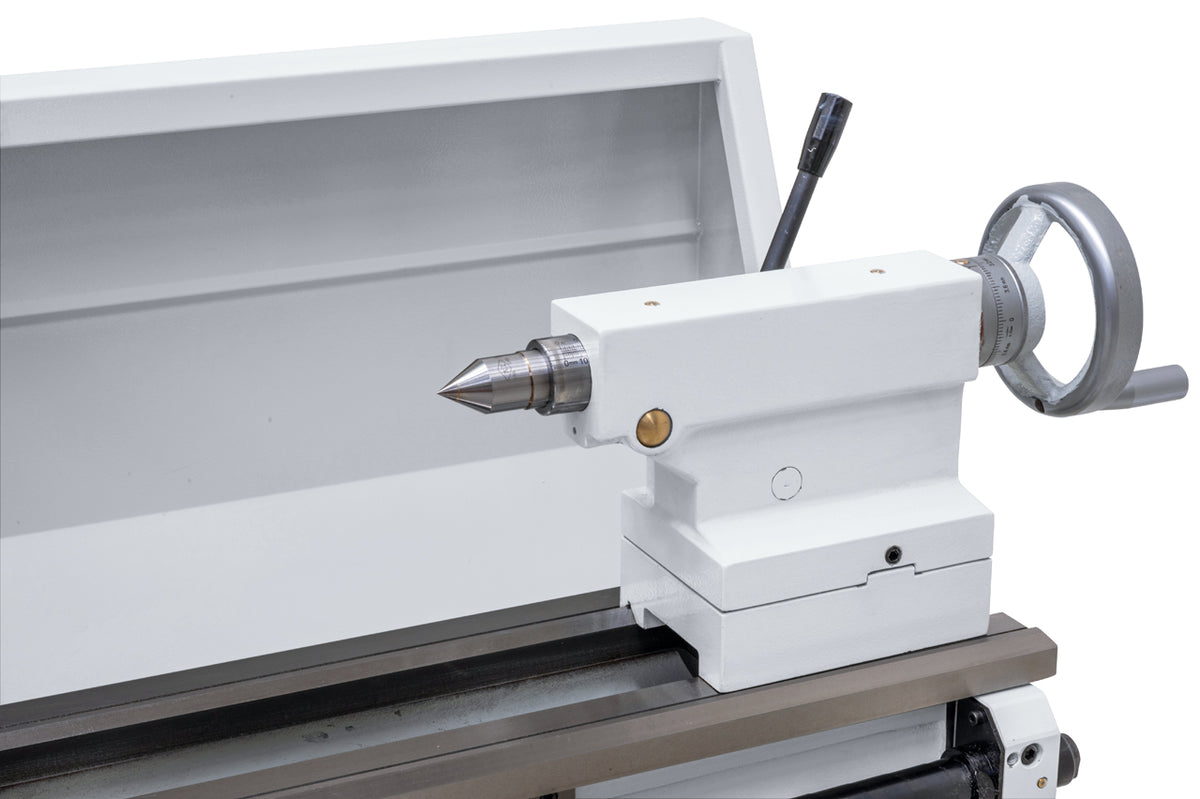

Einhebelklemmung für Reitstock, verschiebbar zum Kegeldrehen
Hauptspindel gehärtet und geschliffen, im Ölbad laufend
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Garantierte Rundlaufgenauigkeit der Spindelnase (≤ 0,015 mm)

Technische Daten

Spitzenweite 1000 mm
Spitzenhöhe 180 mm
Umlaufdurchmesser über Bett 360 mm
Umlaufdurchmesser über Kröpfung* 480 mm
Umlaufdurchmesser über Planschlitten 220 mm
Bettbreite 190 mm
Spindelbohrung 51 mm
Spindelaufnahme DIN 55029, D1-5
Drehzahlbereich (8) 70 - 2000 U/min
Bereich Längsvorschübe (32) 0,052 - 1,392 mm/U
Bereich Planvorschübe (32) 0,014 - 0,380 mm/U
Metrische Gewinde (26) 0,4 - 7,0 mm
Zollgewinde (34) 4 - 56 Gg/1“
Pinolendurchmesser 42 mm
Pinolenweg 100 mm
Pinolenaufnahme MK 4

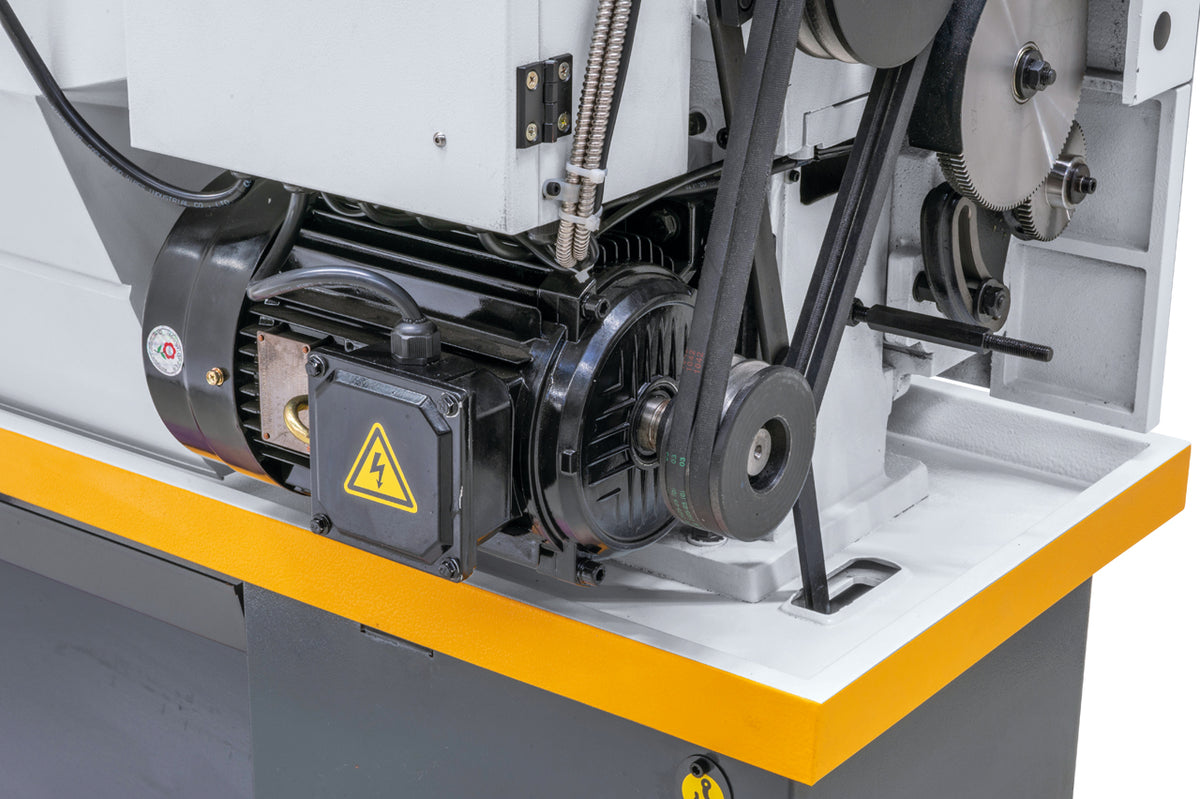

Motor-Abgabeleistung S1 100% 2,2 kW (400 V)
Motor-Aufnahmeleistung S6 40% 3,0 kW (400 V)
Maschinenabmessung (B x T x H) 1870 x 750 x 1500 mm
Gewicht ca. 576 kg
* Bettlänge herausnehmbar 205 mm

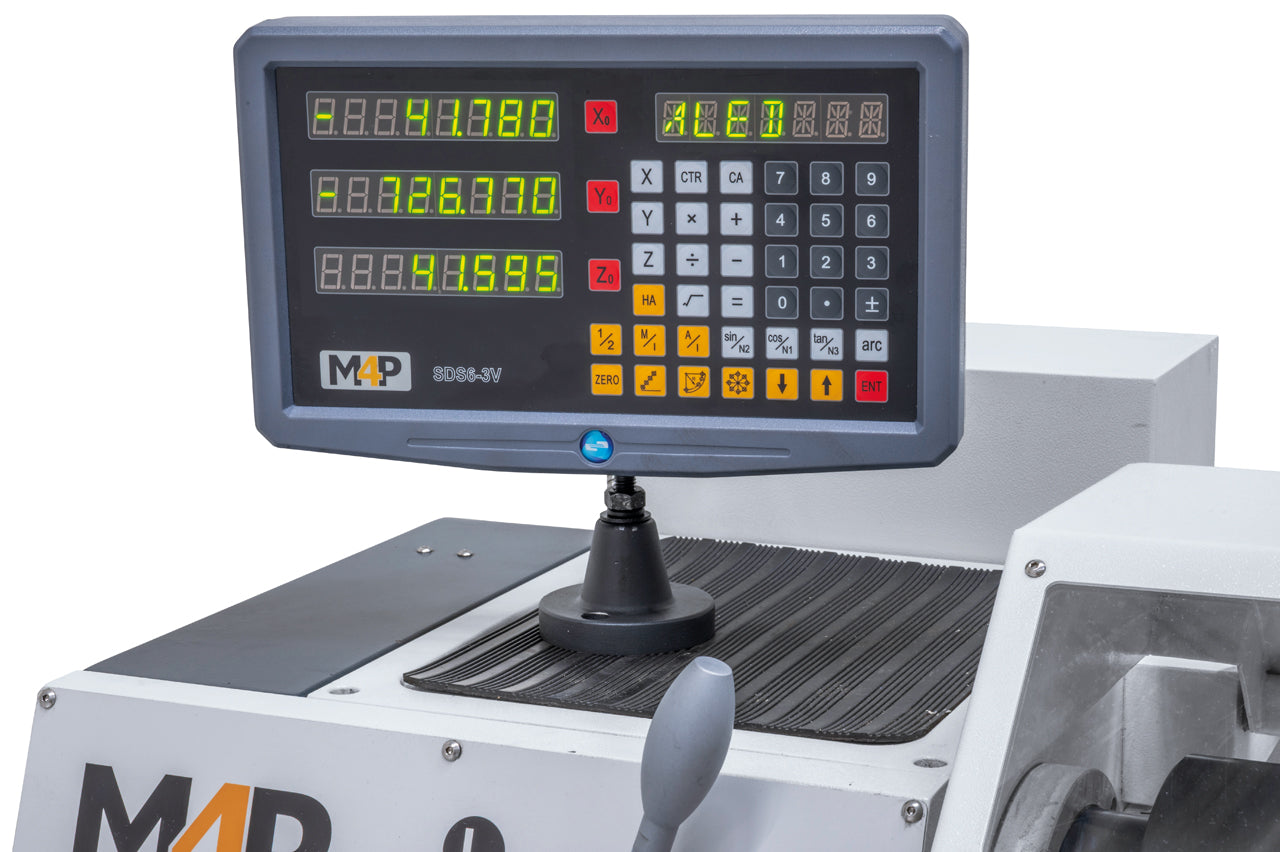

  • 3-Achs-Digitalanzeige SDS6-3V

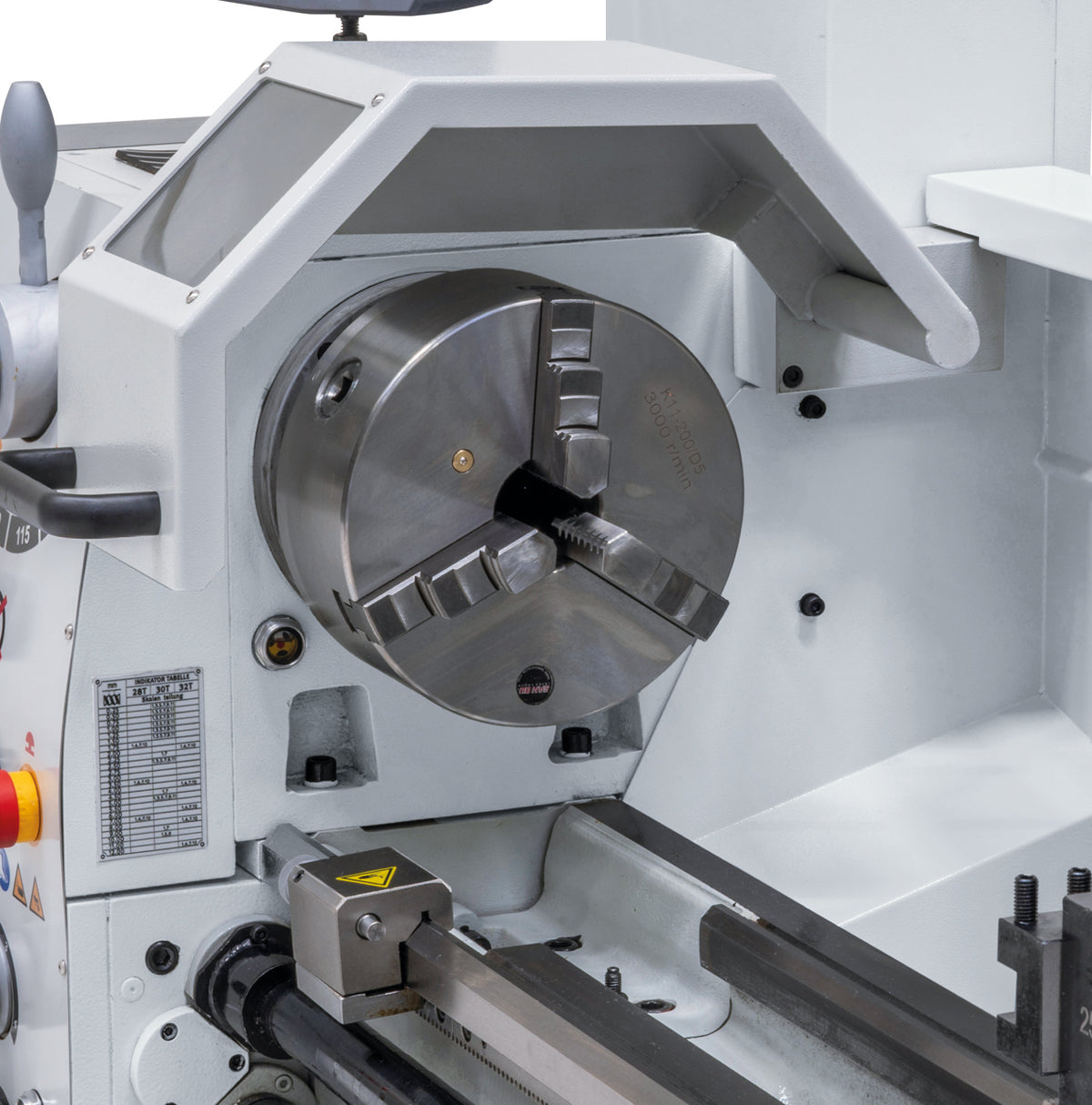

  • 3-Backenfutter BC3-200 mm / D5

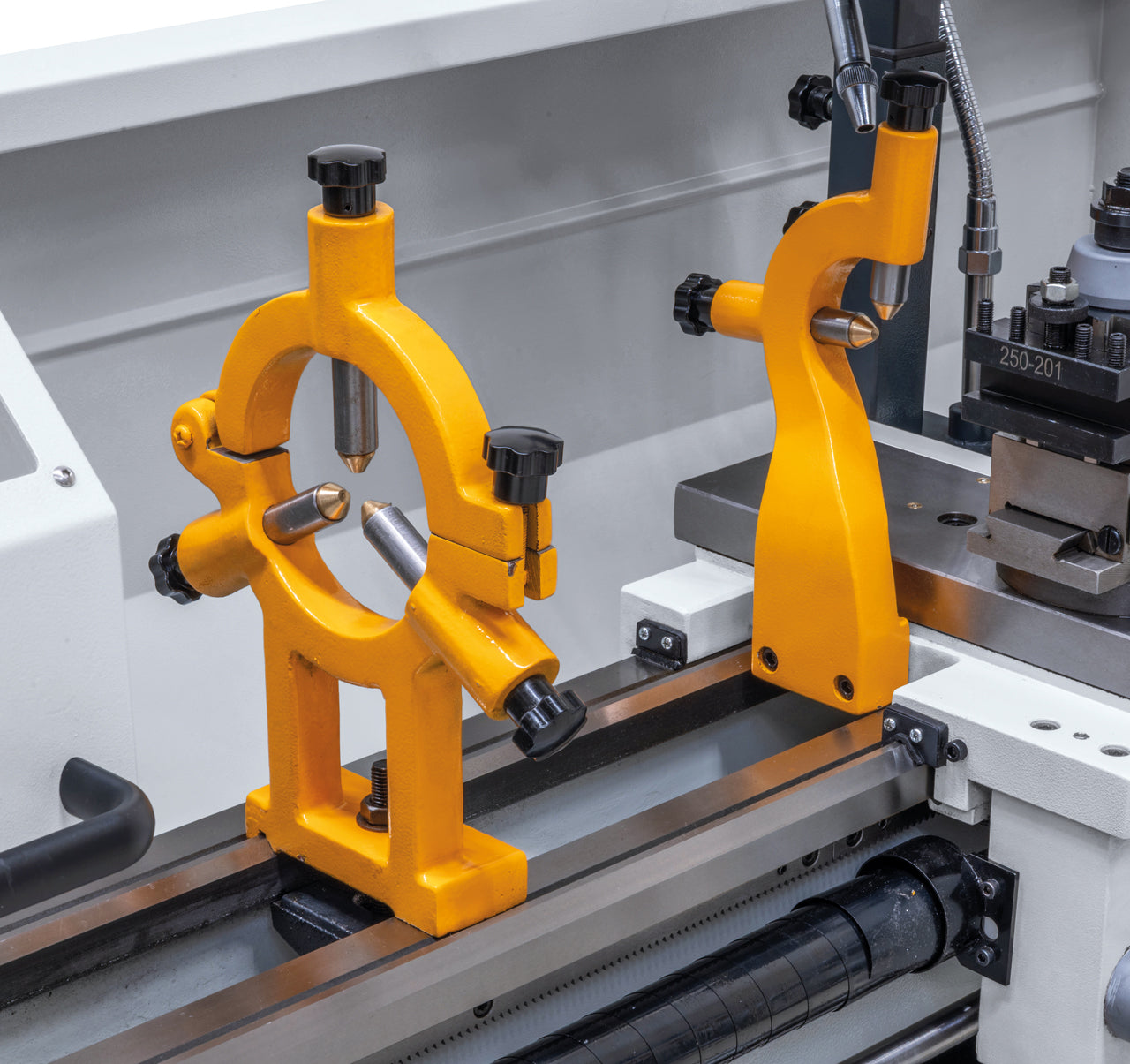

  • Feststehende Lünette - Durchlass diam. max. 70 mm
  • Mitlaufende Lünette - Durchlass diam. max. 50 mm

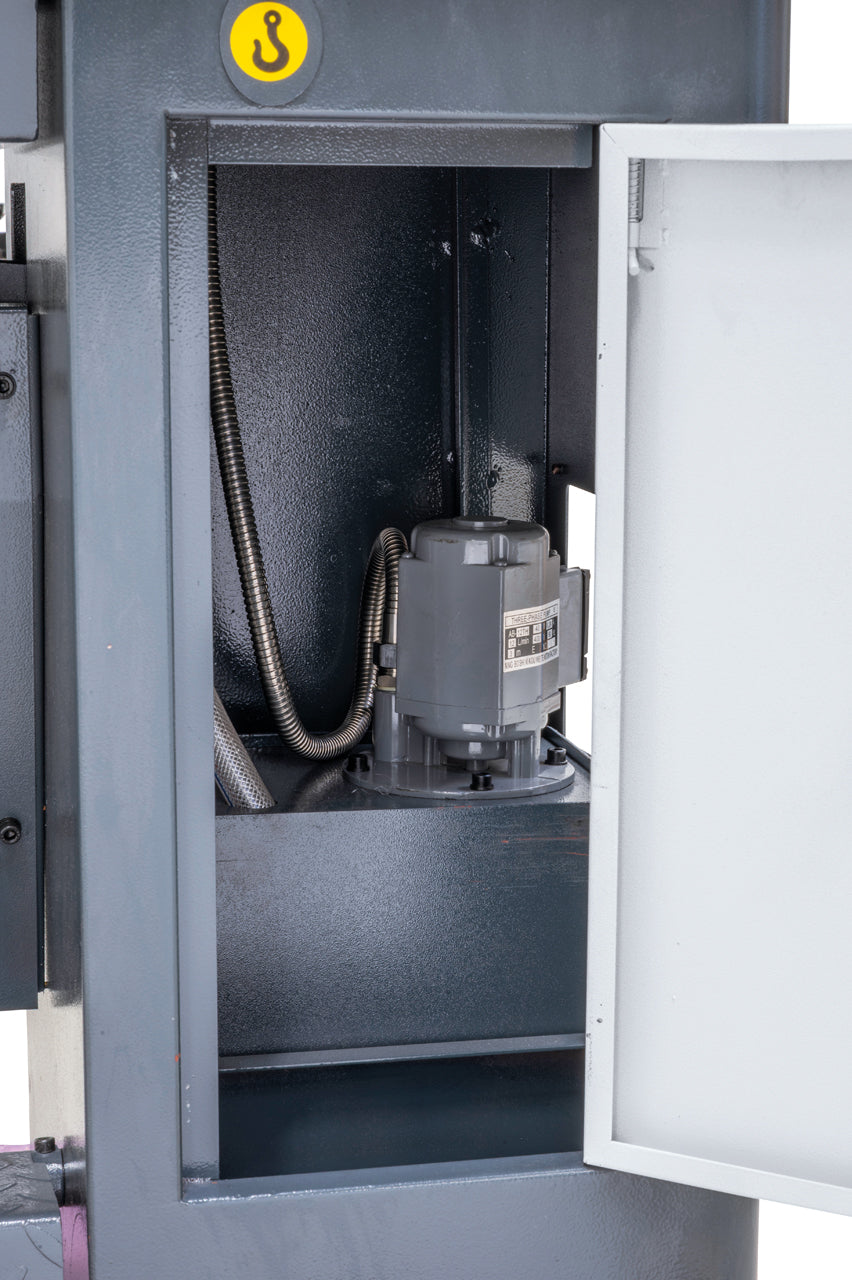

  • Kühlmitteleinrichtung
  • Erstbefüllung mit Shell Tellus 46
  • Ausziehbare Spänewanne
  • Aufspannscheibe 320 mm

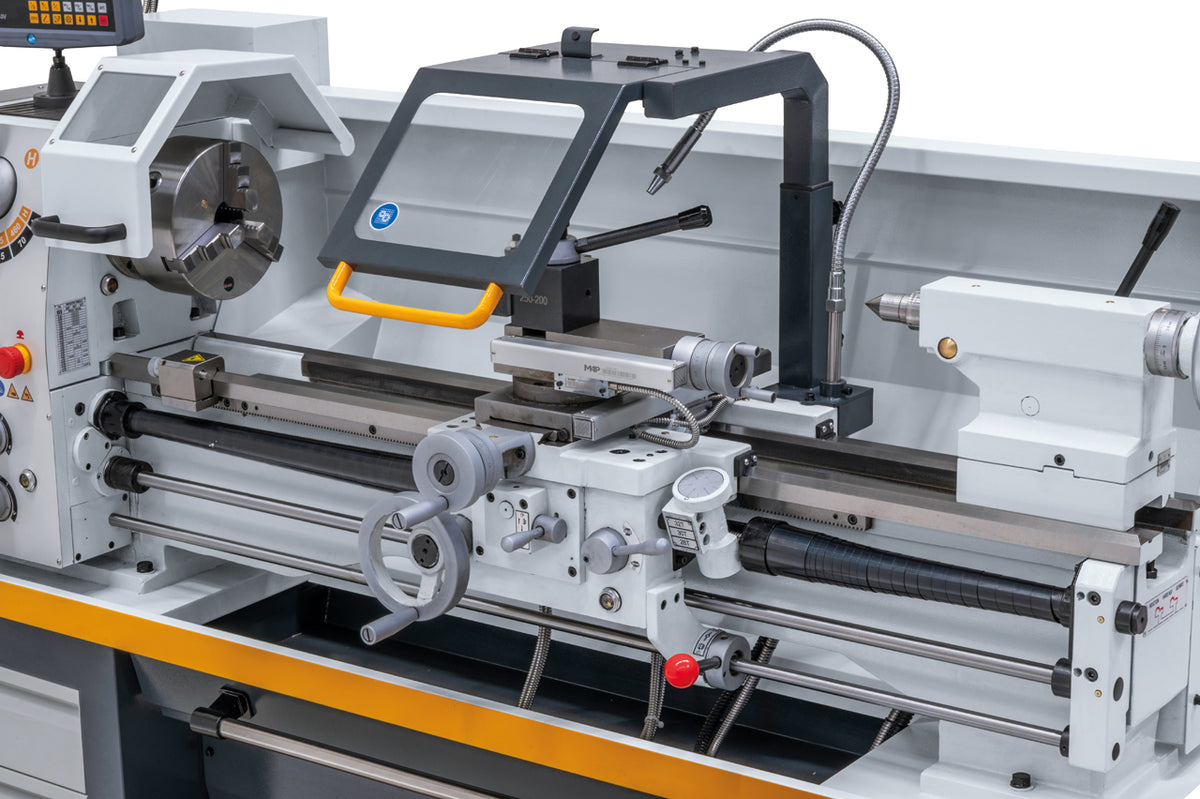

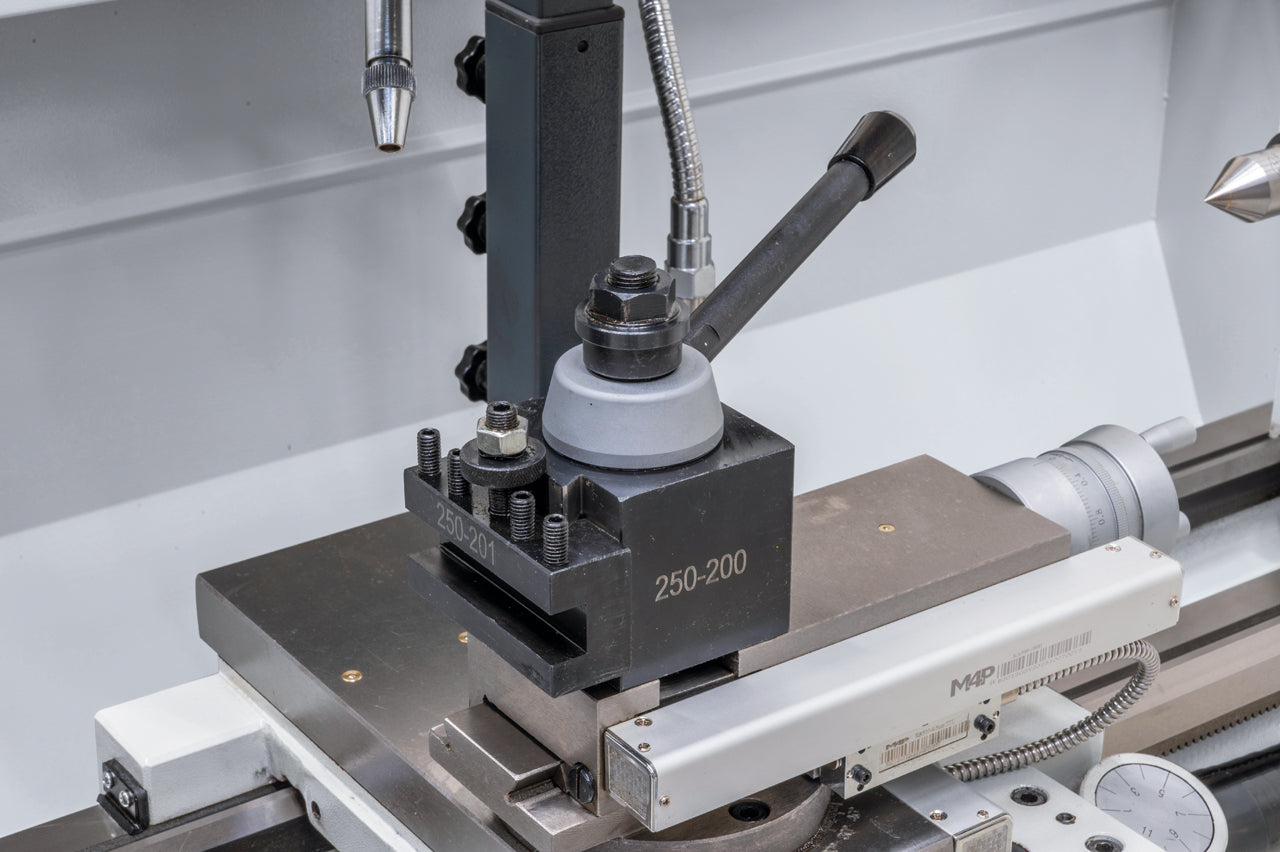

  • Schnellwechselstahlhalter QC200 mit 4 Einsätzen
  • Schutzeinrichtung bei Schnellwechselstahlahlter
  • Rutschkupplung

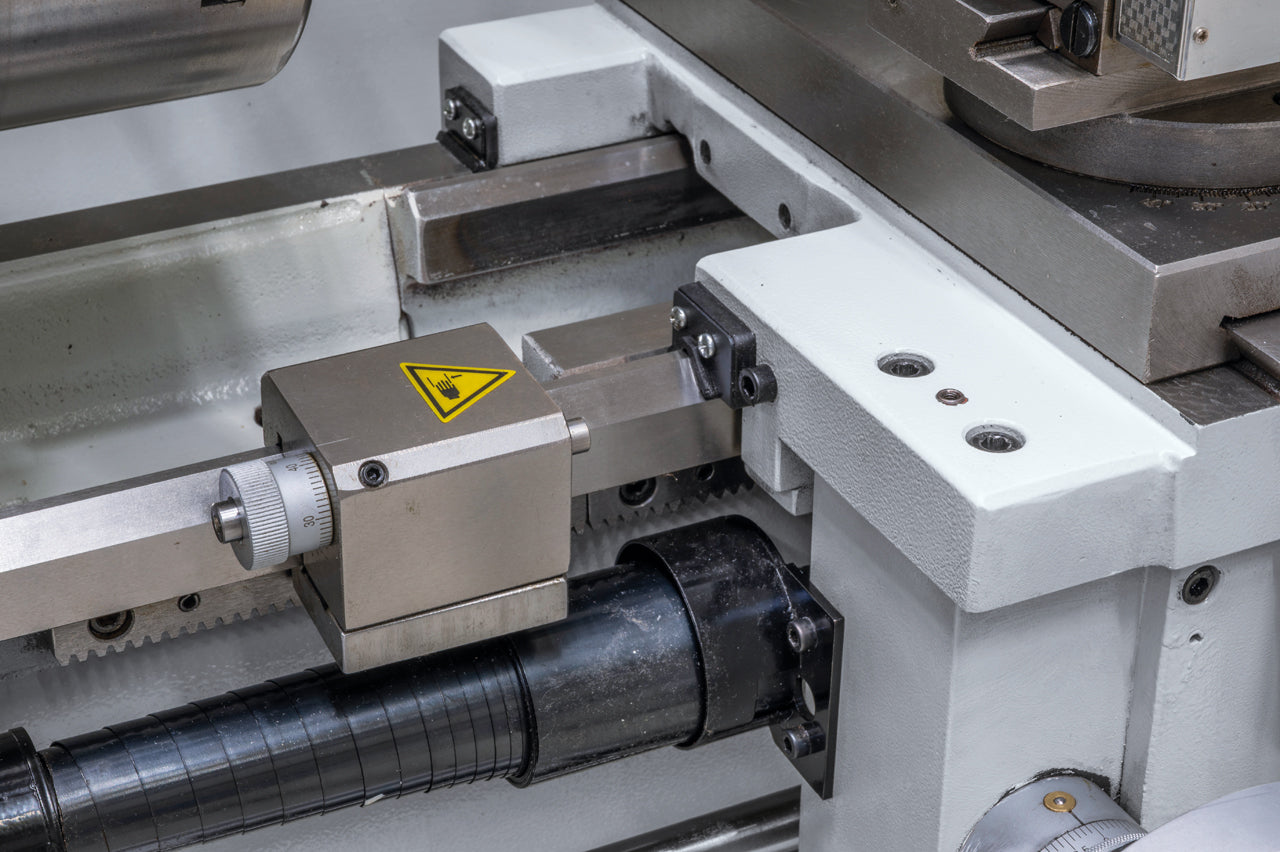

  • Mikrometerlängsanschlag
  • Gewindeuhr

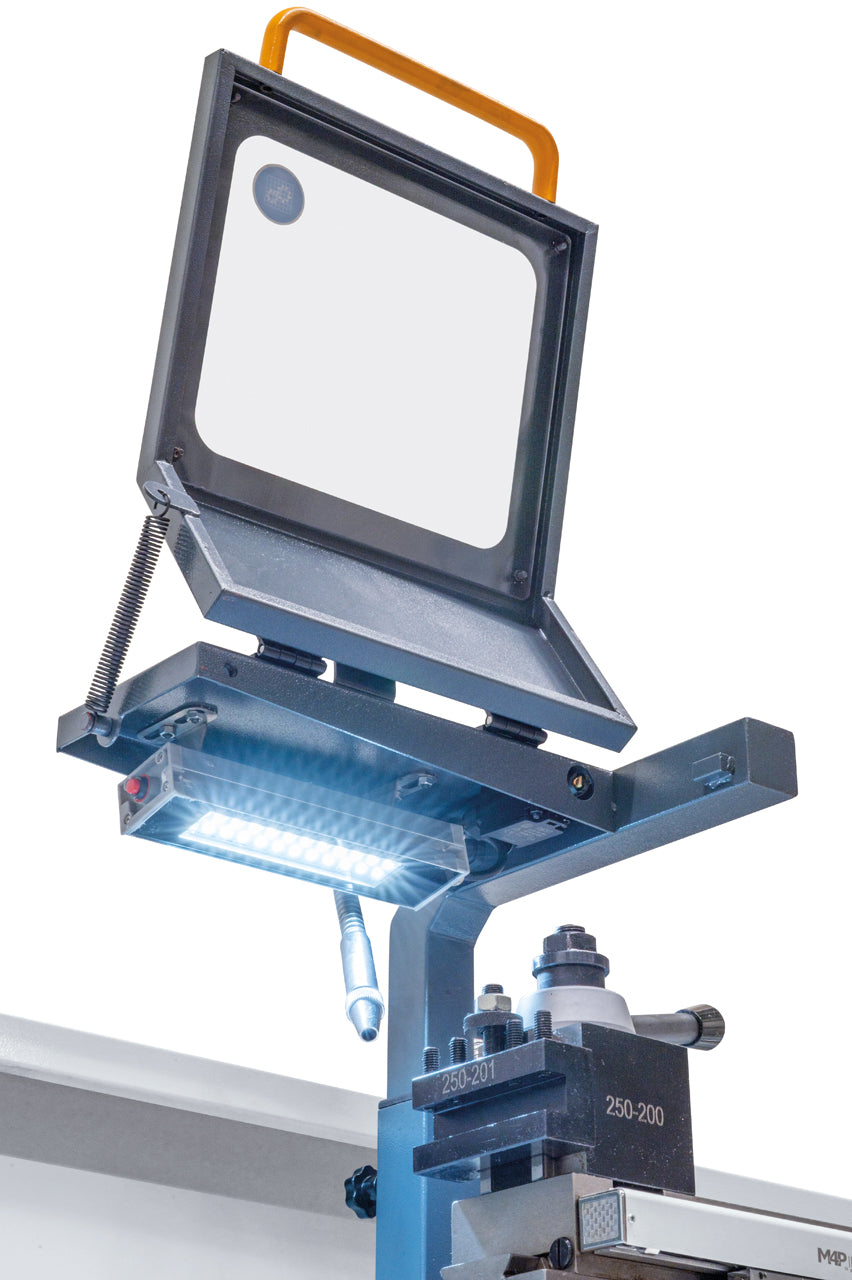

  • LED-Maschinenleuchte
  • Reduzierhülse

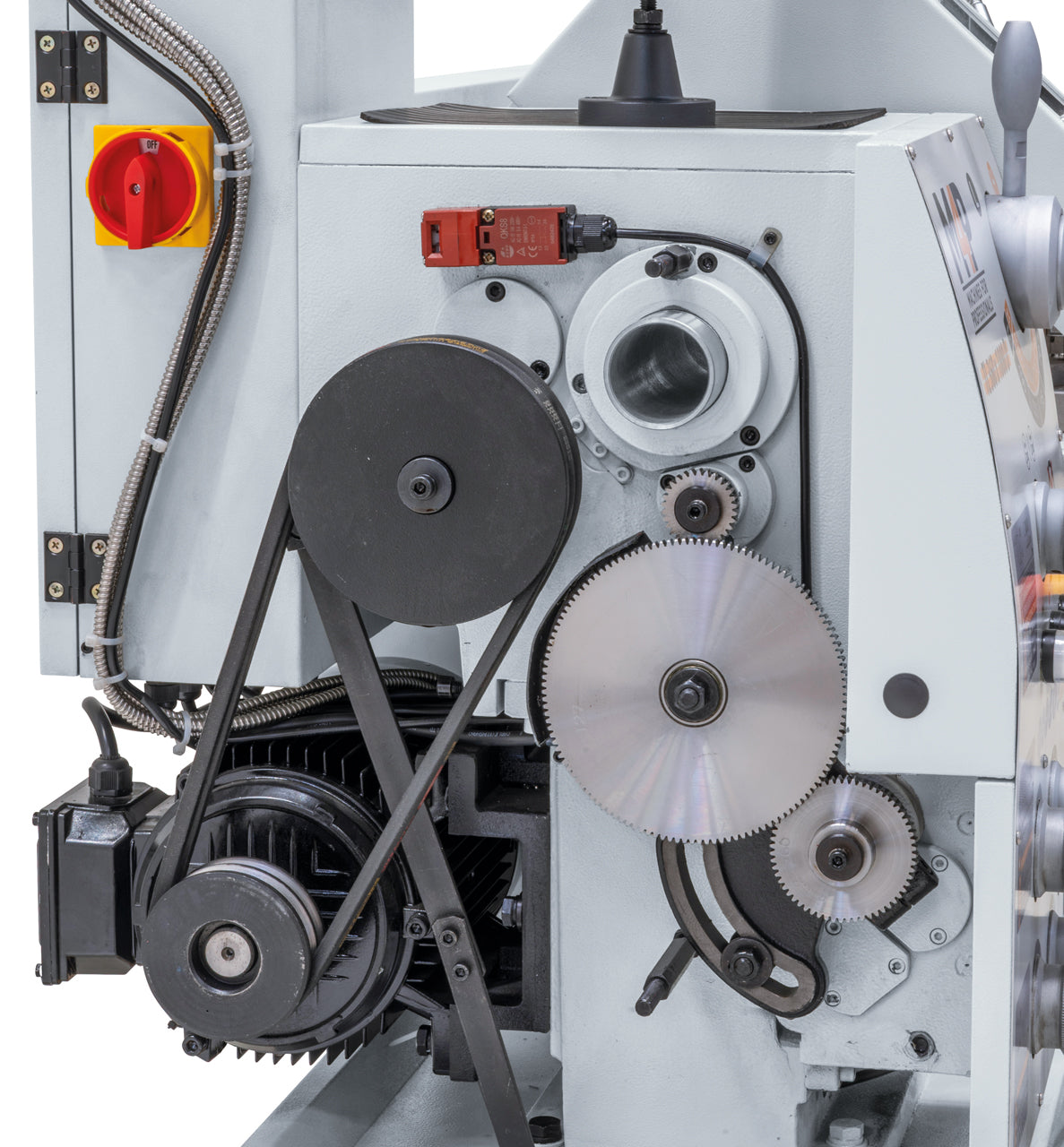

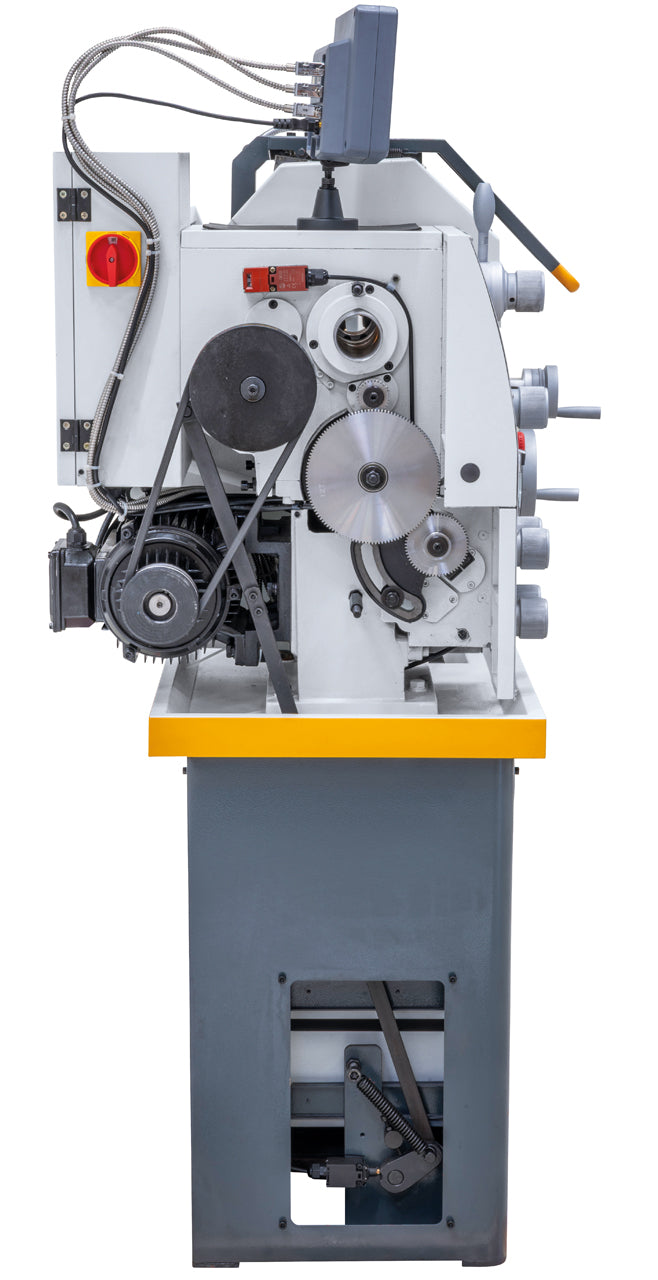

  • Wechselräder
  • 2 Zentrierspitzen
  • Fußpedal mit Bremsfunktion nach CE
  • Motor mit Magnetbremse nach CE-Norm
  • Untergestell
  • Bedienwerkzeug
