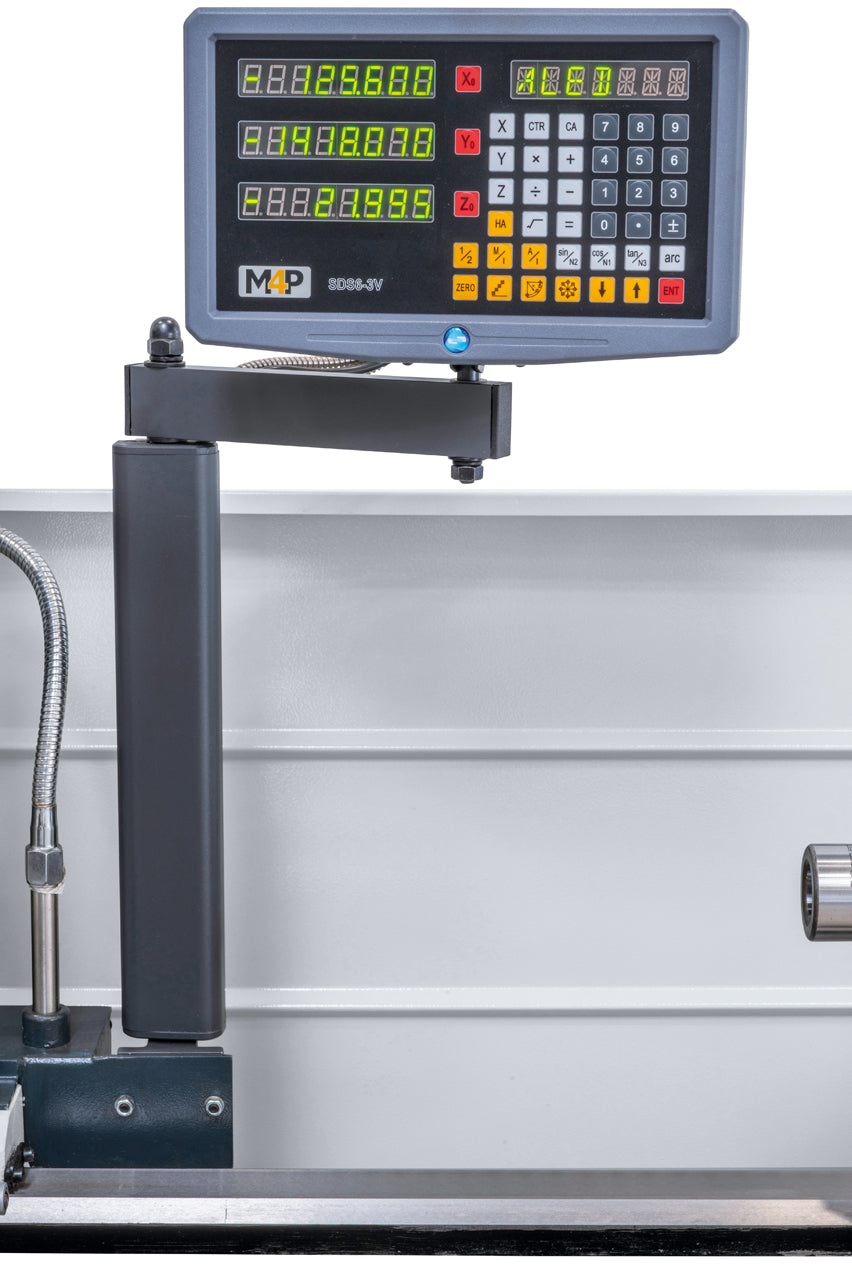

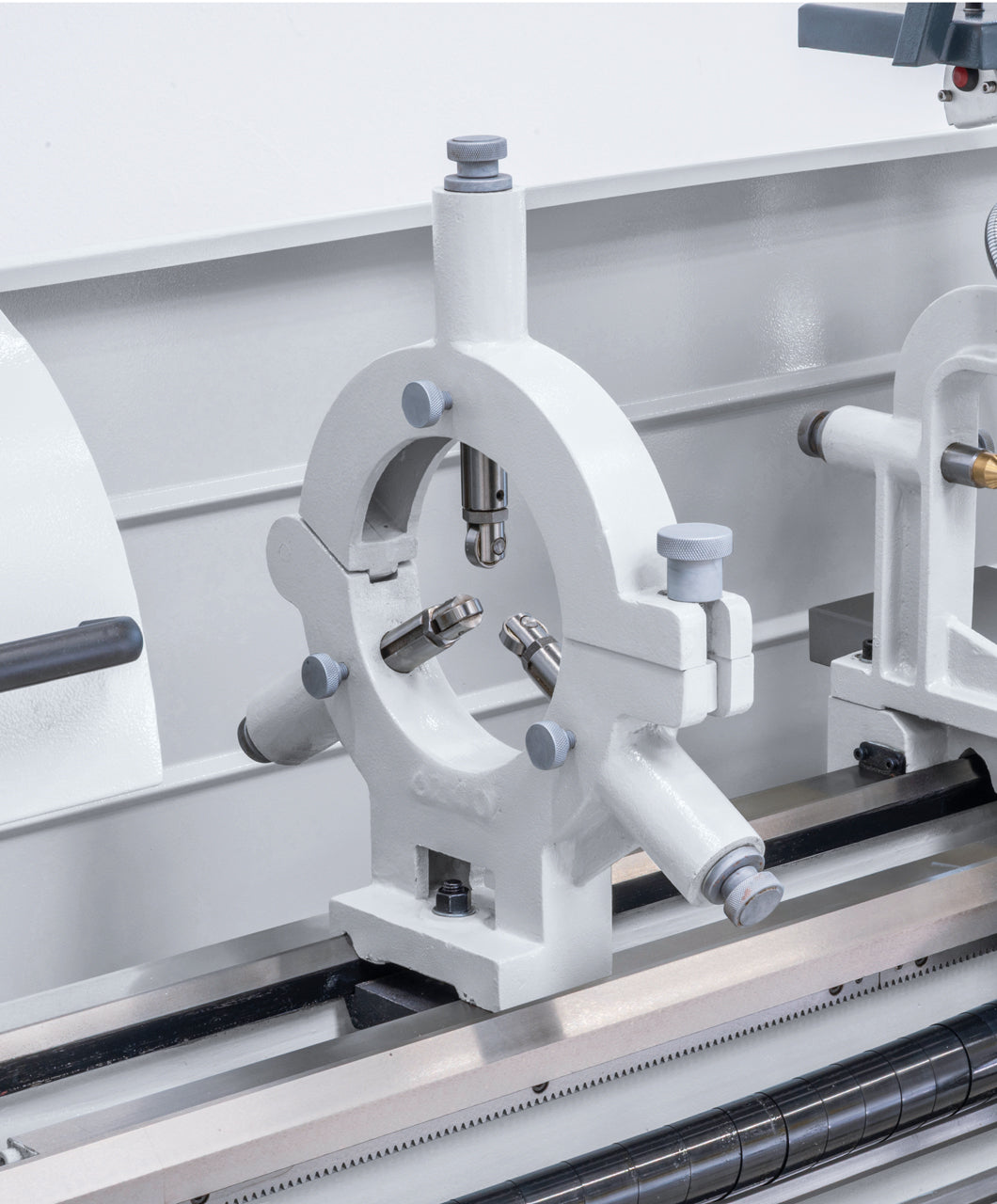

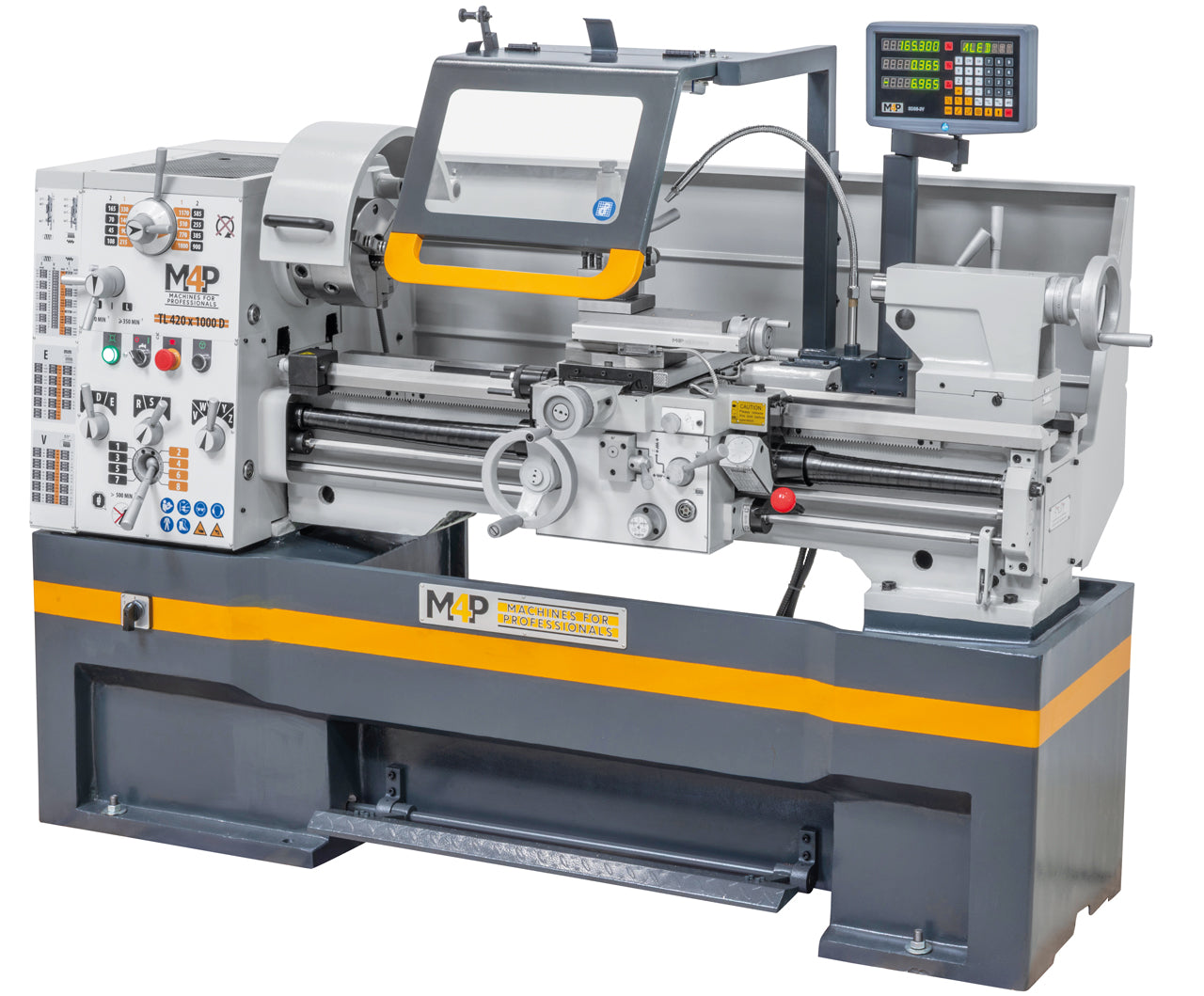

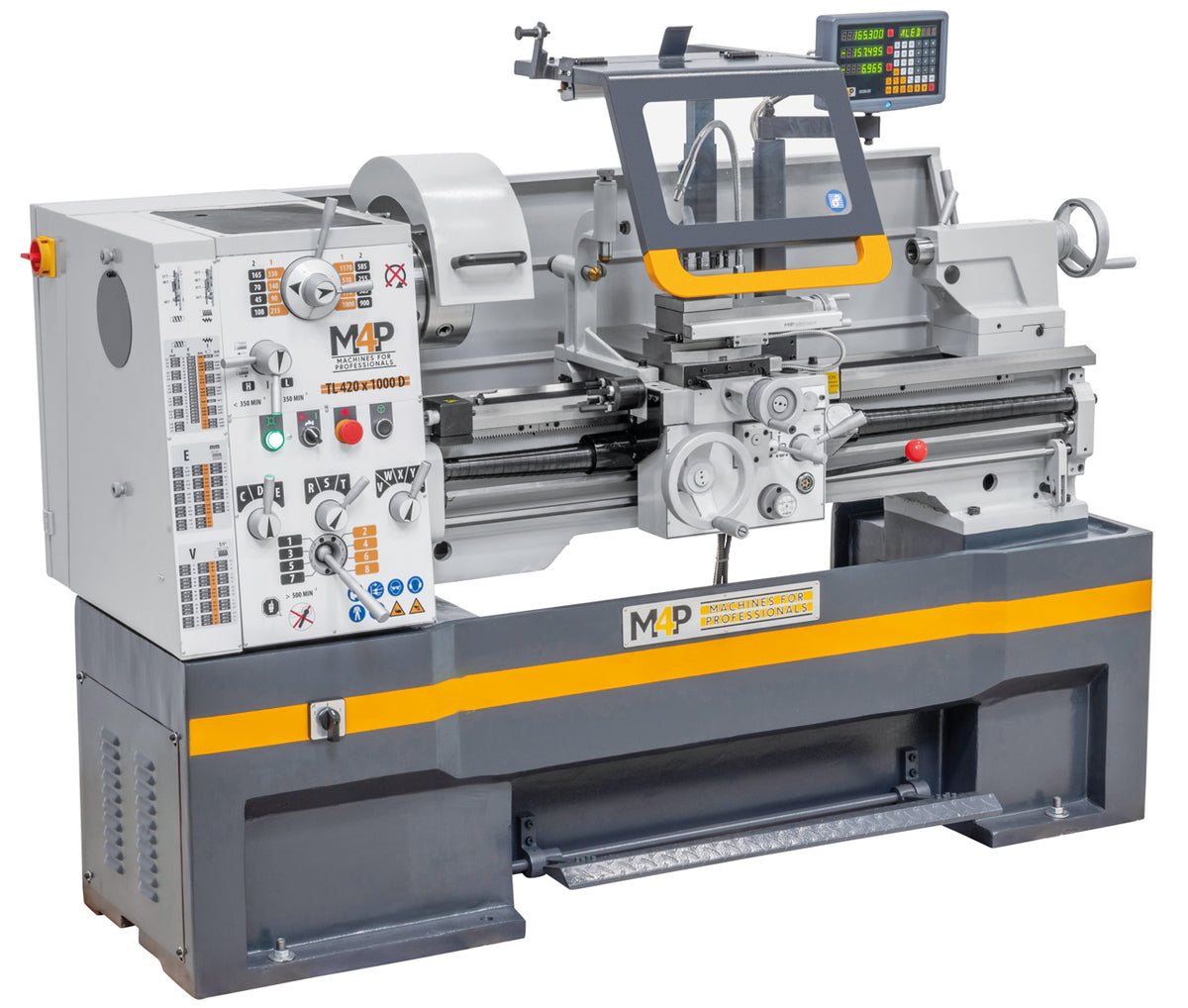

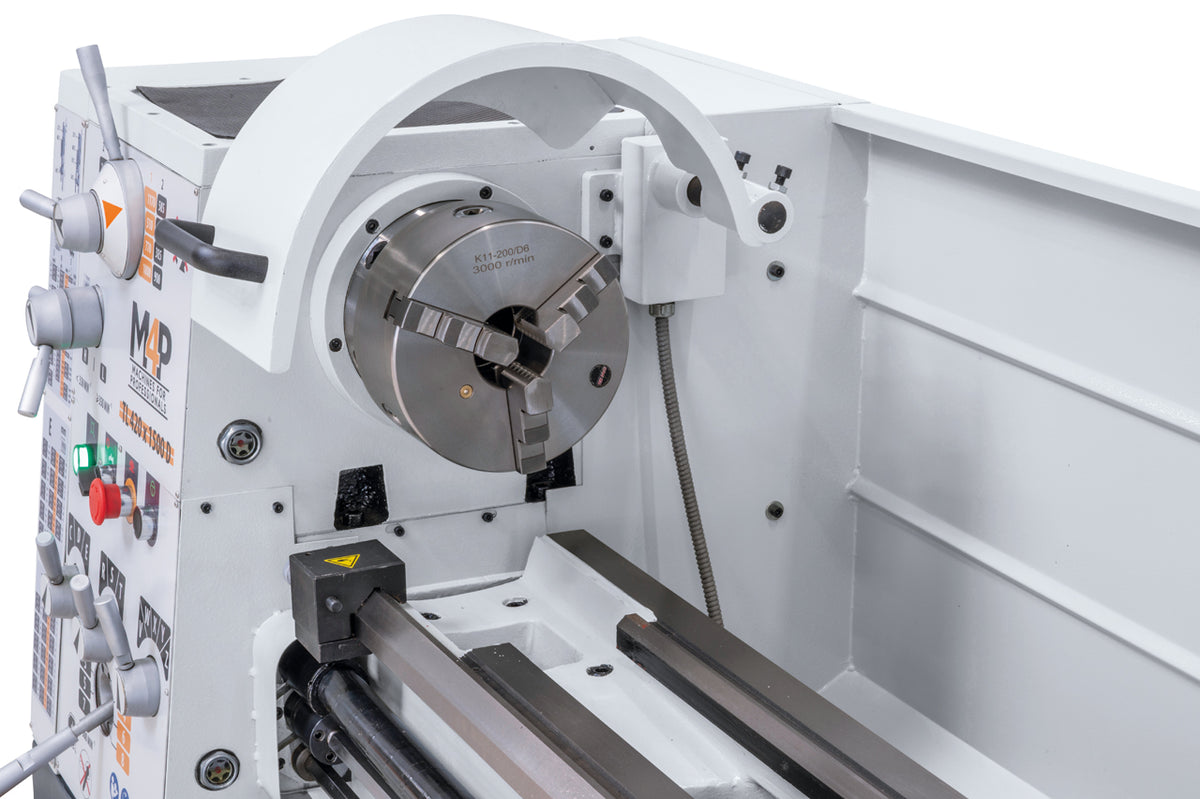

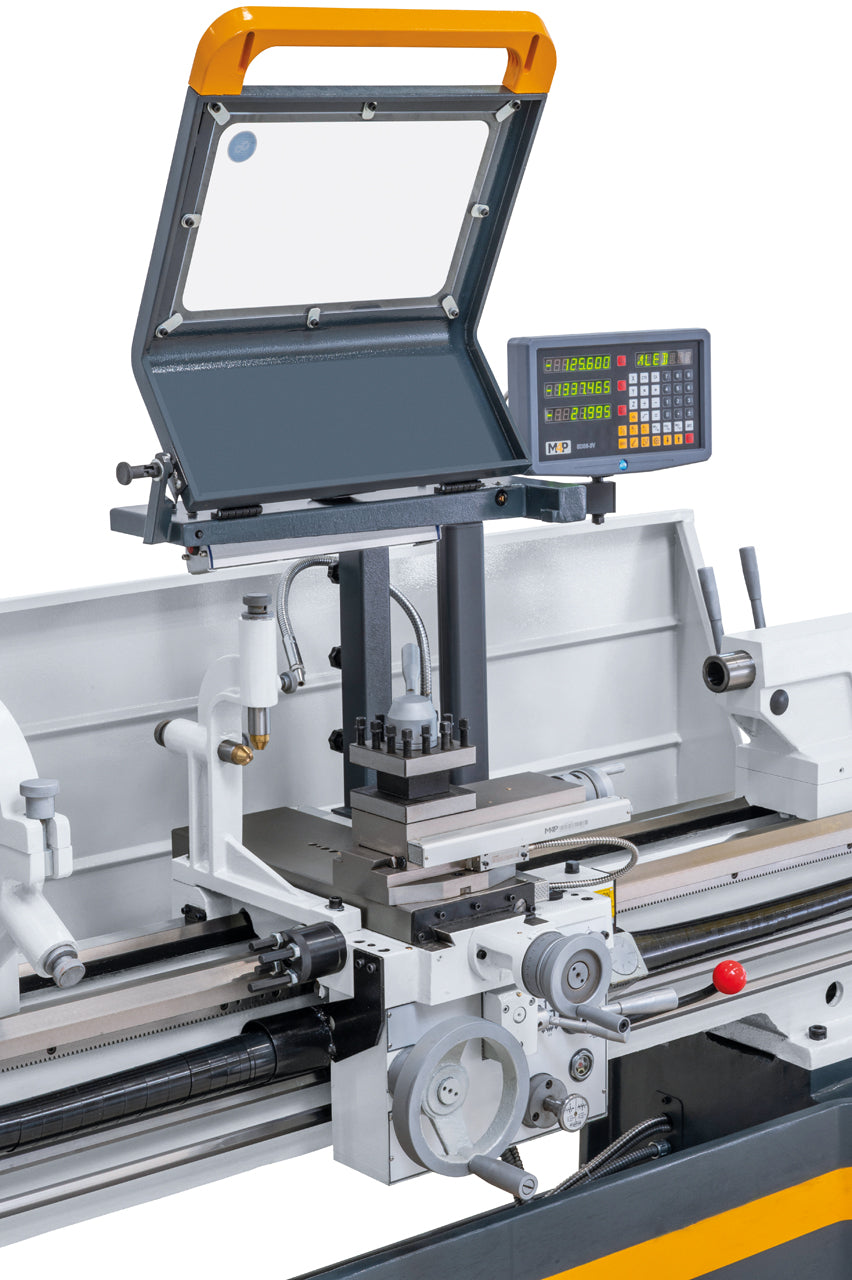

Die Universaldrehmaschine TL 420 x 1000 D wurde speziell zum wirtschaftlichen Herstellen von Einzelwerkstücken und kleinen Serien mit hoher Präzision konzipiert. Schon die Grundausstattung beinhaltet alle wichtigen Zubehöre (3-Backenfutter, Lünetten, Wechselräder, ...) wodurch diese Maschine universell einsetzbar ist. Zur Reduzierung der Fertigungszeiten ist dieses Modell serienmäßig mit einer 3-Achs Digitalanzeige ausgestattet.
Die herausnehmbare Brücke ermöglicht die Bearbeitung von Werkstücken mit großem Durchmesser

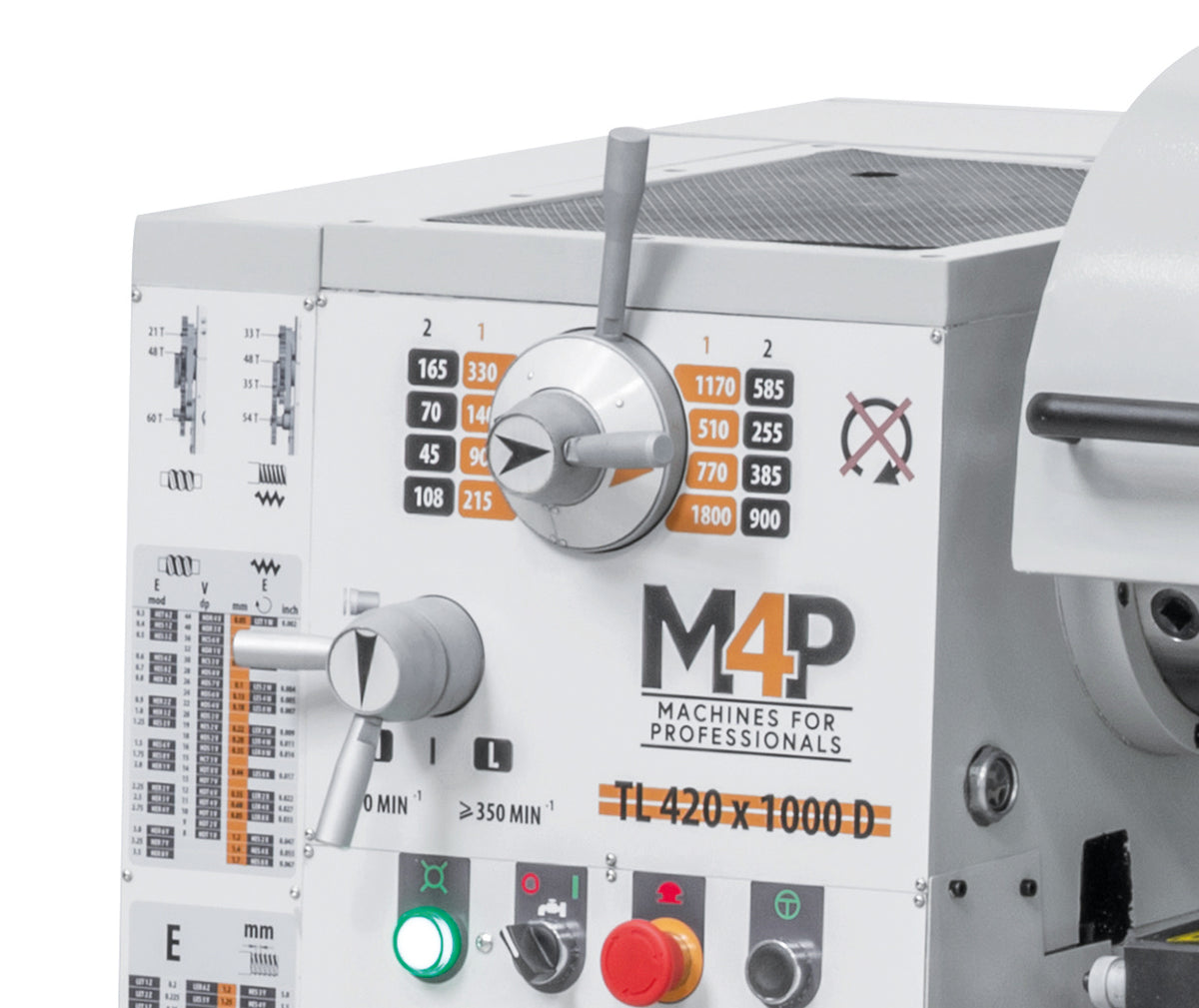

Die Drehzahl- und Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar
Gehärtete und geschliffene Zahnräder und Wellen, auch im Vorschubgetriebe
Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
Elektromechanische Fußbremse zur Reduzierung der Nebenzeiten

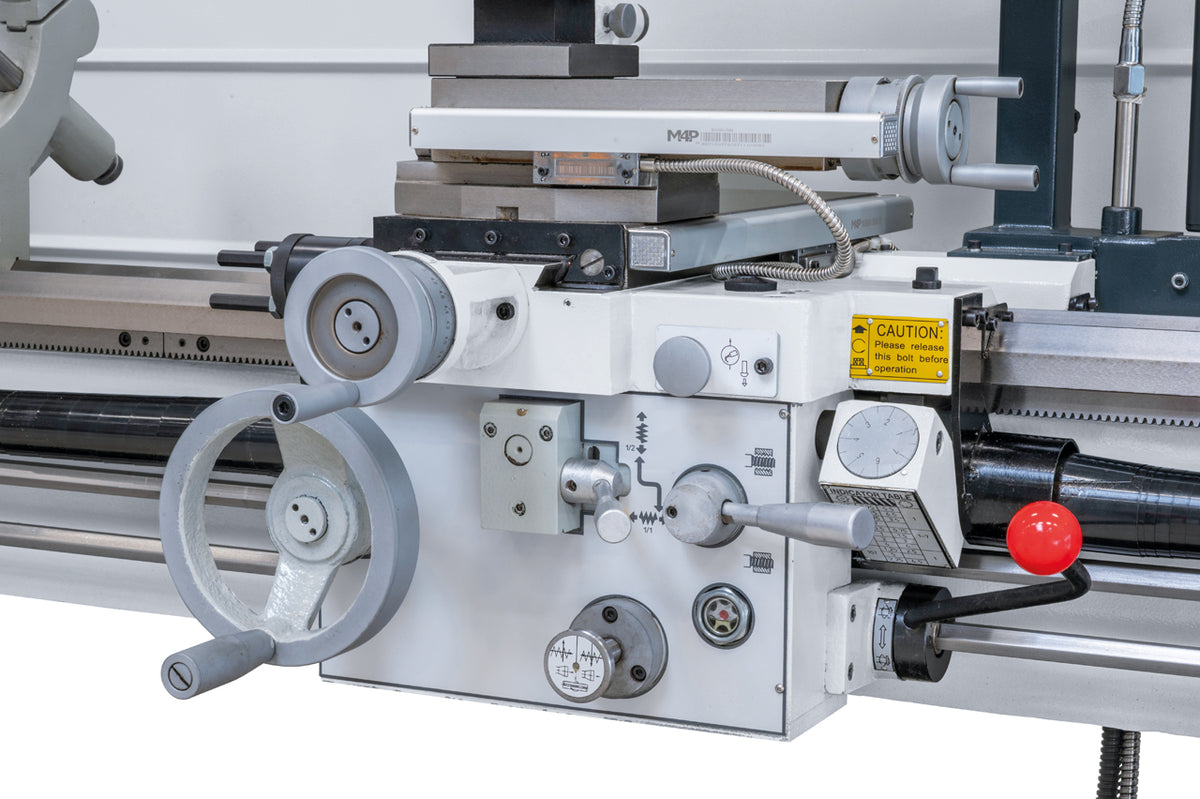

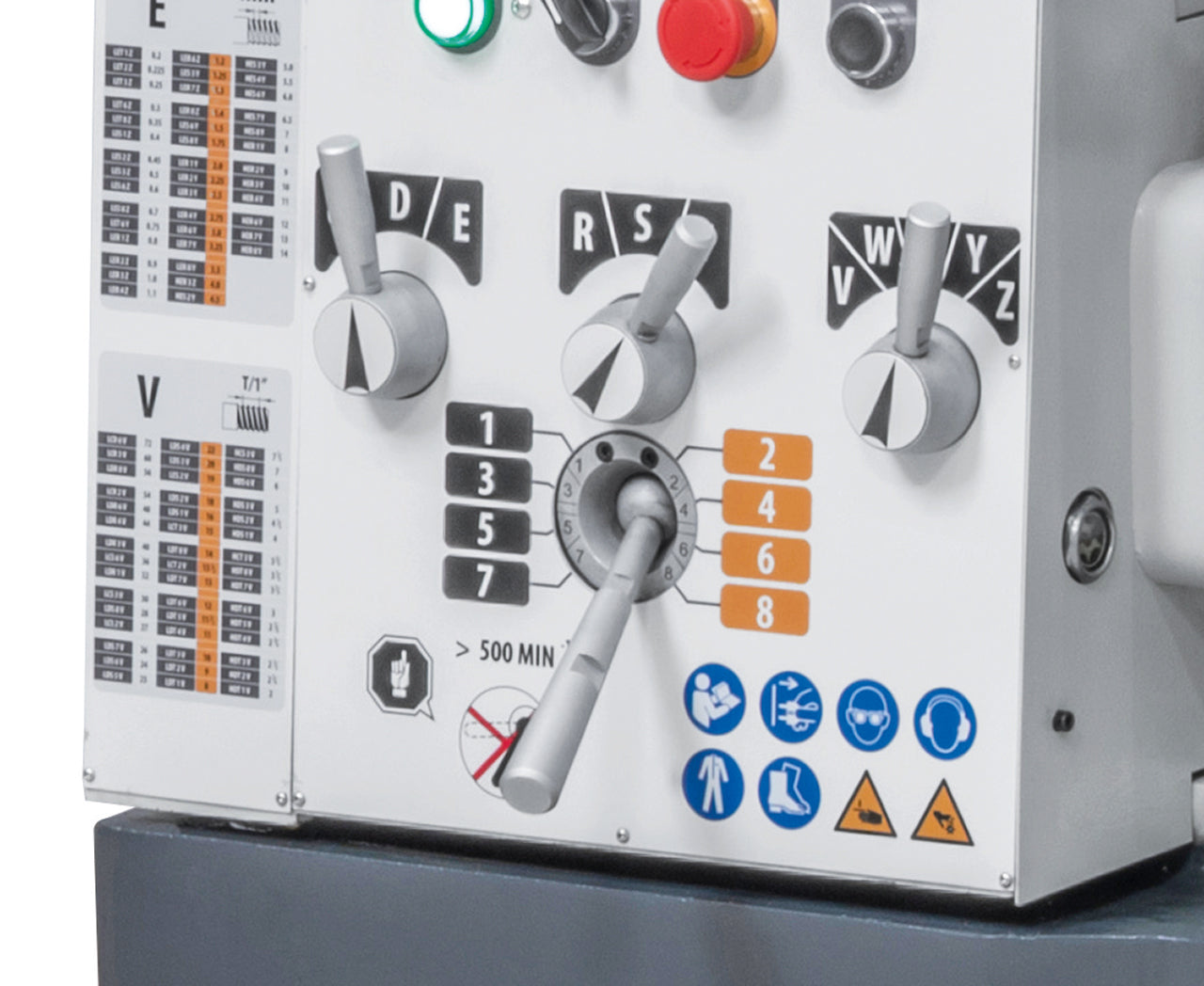

Zentrale, handliche Schaltung für Vorschübe und Gewinde mit Leit- und Zugspindel
Moderne Hauptspindellagerung mit Schrägkugellagern in Präzisionsausführung

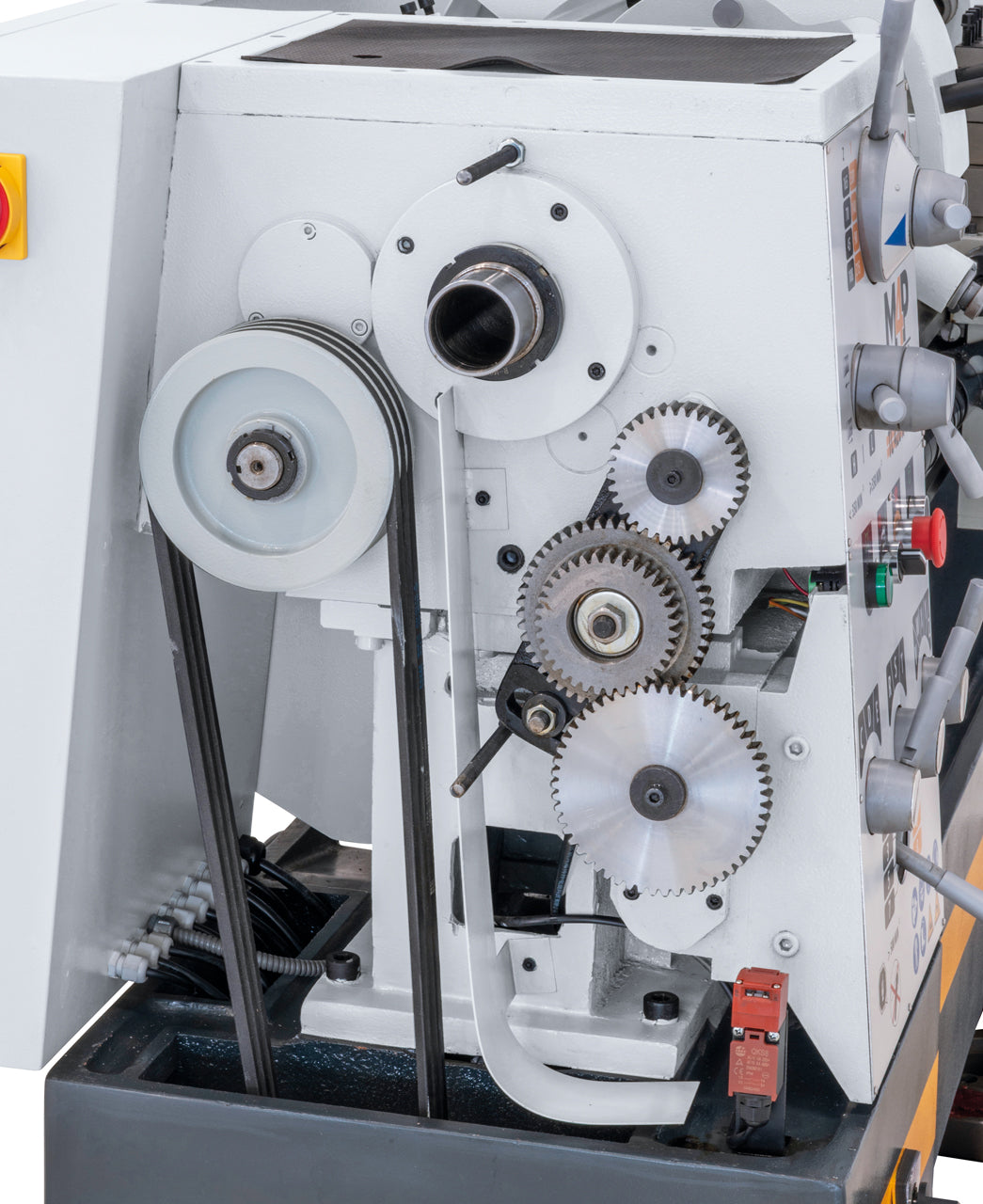

Die Zahnräder sind großdimensioniert, gehärtet und präzisionsgeschliffen

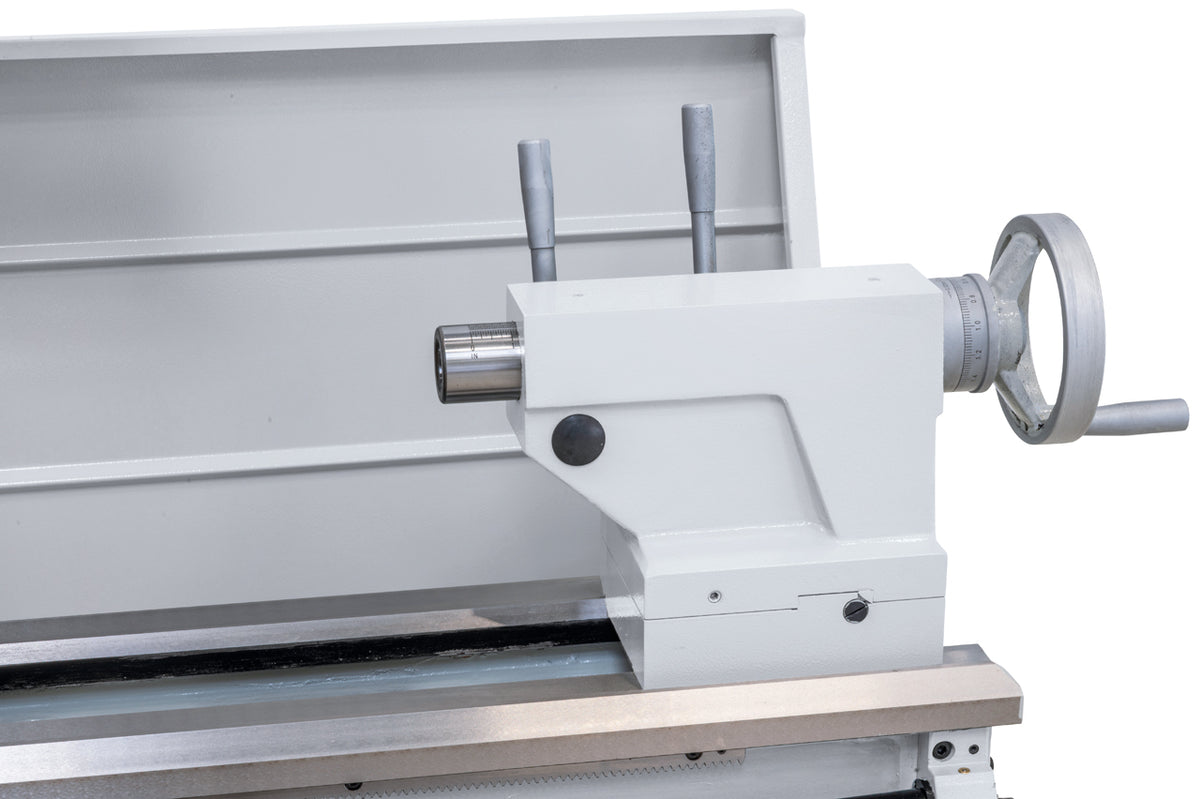

Verschiebbarer Reitstock zum Kegeldrehen, Handrad mit einstellbarer Feinskalierung (0,02 mm)
| Spitzenweite | 1000 mm |
| Spitzenhöhe | 210 mm |
| Umlaufdurchmesser über Bett | 420 mm |
| Umlaufdurchmesser über Kröpfung | 580 mm |
| Umlaufdurchmesser über Planschlitten | 250 mm |
| Bettbreite | 250 mm |
| Spindelbohrung | 52 mm |
| Spindelaufnahme | DIN 55029, D1 - 6 |
| Drehzahlbereich | (16) 45 - 1800 U/min |
| Bereich Längsvorschübe | (17) 0,05 - 1,7 mm/U |
| Bereich Planvorschübe | (17) 0,025 - 0,85 mm/U |
| Metrische Gewinde | (42) 0,2 - 14 mm |
| Zollgewinde | (45) 2 - 72 Gg/1“ |
| Pinolendurchmesser | 50 mm |
| Pinolenweg | 125 mm |
| Pinolenaufnahme | MK 4 |
| Motorleistung | 2,2 / 3,3 kW |
| Maschinenabmessung (B x T x H) | 2020 x 900 x 1540 mm |
| Gewicht ca. | 1325 kg |
